مصنوعات

گھر مصنوعات غیر فیرس دھاتیں زرکونیم تفصیلات

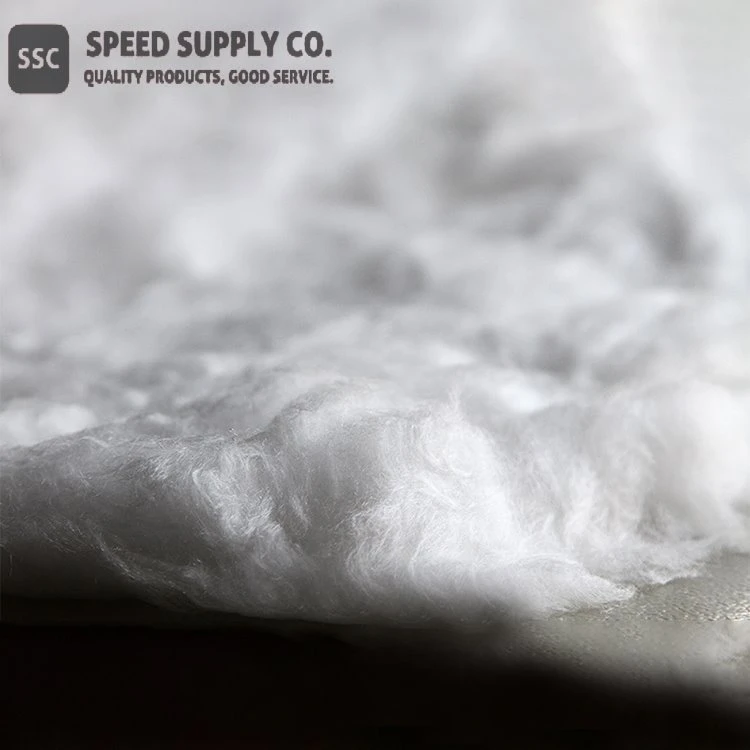

زرکونیا فائبر

کمپوزیشنز: ZrO2·Y2O3

فعل

کمپوزیشنز:	ZrO2·Y2O3
ظہور:	فائبر یا تشکیل شدہ مصنوعات
فائبر دیا:	3-6 ام
طہارت:	99.7 فیصد سے زیادہ یا اس کے برابر

زرکونیا فائبر کی تفصیل

زرکونیا فائبر کی مصنوعات میں اعلی درجہ حرارت کی طاقت اور کیمیائی ایجنٹوں کے خلاف اعلی مزاحمت ہوتی ہے۔ زرکونیا فائبر مارکیٹ میں دستیاب کسی بھی ریفریکٹری ریشے والی مصنوعات کے مقابلے میں سب سے کم تھرمل چالکتا رکھتا ہے۔ زیادہ سے زیادہ آپریٹنگ درجہ حرارت 2,200 ڈگری ہے اور پگھلنا 2,500 ڈگری سے شروع ہوتا ہے (مصنوعات پر منحصر ہے)۔ کپڑے مسلسل انفرادی تاروں سے بنائے جاتے ہیں اور انہیں نامیاتی بائنڈر کی ضرورت نہیں ہوتی ہے۔

زرکونیا ریفریکٹری ریشوں کی پیداوار کے دو طریقے ہیں، یعنی کولائیڈ طریقہ اور پیشگی طریقہ۔

1. کولائیڈ طریقہ

زرکونیم آکسی کلورائیڈ محلول میں گلیشیل ایسٹک ایسڈ شامل کریں تاکہ یہ سفید زرکونیم ایسیٹیٹ ورن بنانے کے لیے رد عمل کا اظہار کرے، زرکونیم ایسیٹیٹ محلول بنانے کے لیے پانی کی کمی اور خشک ہو جائے، پھر ایک سٹیبلائزر (عام طور پر YCl3) شامل کریں، بخارات بنیں اور ارتکاز کریں تاکہ کولائیڈ میں چپکنے والی ہو 5-35Pa·s کی رینج، اس کولائیڈ کو سینٹری فیوگل اسپننگ طریقہ یا اڑانے کے طریقہ سے فائبرائز کیا جا سکتا ہے تاکہ فائبر خالی حاصل کیا جا سکے، ریشے کو ٹھوس بنانے کے لیے خالی کو 100-110 ڈگری پر خشک کیا جاتا ہے، اور پھر گرمی سے علاج کیا جاتا ہے۔ مطلوبہ درجہ حرارت. Zirconia فائبر جسم گرمی کے علاج کے دوران جسمانی اور کیمیائی تبدیلیوں کی ایک سیریز سے گزرتا ہے: جسمانی پانی 100-110 ڈگری پر ہٹا دیا جاتا ہے؛ کیمیائی طور پر پابند پانی اور نامیاتی مادے کے اتار چڑھاؤ کو 200-300 ڈگری پر ہٹا دیا جاتا ہے۔ زرکونیم نمک 420 ڈگری پر گلنا شروع ہو جاتا ہے۔ ZrO2 کی کرسٹل تبدیلی 800-1000 ڈگری پر ہوتی ہے؛ گرمی کے علاج کا آخری درجہ حرارت 1500-1600 ڈگری ہے۔

2. سرخیل طریقہ

ریشوں کو پھیلانے کے لیے ویزکوز ریشوں (یا saponified acetate fibers، polyester fibers، polyamide fibers، وغیرہ) کو پتلا ہائیڈروکلورک ایسڈ یا ethylenediamine محلول کی ایک خاص مقدار میں بھگو دیں۔ اسے Zirconium oxychloride (یا zirconium acetate, zirconium oxalate) کے ایک آبی محلول میں بھگو دیا جاتا ہے جس میں YCl3 سٹیبلائزر ہوتا ہے، تاکہ زرکونیم نمک نامیاتی فائبر کے مالیکیولر "گیپ" میں داخل ہو جائے، اور سطح جذب کرنے والے مائع کو ایکسٹروشن یا سینٹیریشن کے ذریعے ہٹا دیا جاتا ہے۔ زرکونیم نمک کے نامیاتی فائبر باڈی کو گرمی کے علاج کے لیے مخصوص حالات میں بھٹی میں رکھا جاتا ہے، تاکہ نامیاتی مادے کو جلے بغیر کاربنائز کیا جائے اور اتار چڑھاؤ بنایا جائے۔ زرکونیم نمک ZrO2 میں گل جاتا ہے، اور ZrO2 کو مستحکم کرنے کے لیے سٹیبلائزر کے ساتھ کام کرتا ہے۔ مستحکم پولی کرسٹل لائن ZrO2 فائبر حاصل کیے جاتے ہیں۔

پولی کرسٹل لائن ZrO2 فائبر میں آگ کے خلاف مزاحمت اچھی ہے (ZrO2 پگھلنے کا نقطہ 2590 ڈگری ہے)، کم تھرمل چالکتا، اچھی کیمیائی استحکام، اور مضبوط سنکنرن مزاحمت۔ لہذا، یہ ایک بہترین اعلی درجہ حرارت تھرمل موصلیت کا مواد ہے.

ZrO2 فائبر کو مختلف ریفریکٹری فائبر پروڈکٹس میں مزید پروسیس کیا جا سکتا ہے، جسے اعلی-درجہ حرارت اور اعلی-کارکردگی والے تھرمل موصلیت والے مواد کے طور پر استعمال کیا جا سکتا ہے۔ مثال کے طور پر، اس کا استعمال مختلف اعلی-درجہ حرارت والی برقی بھٹیوں، پگھلی ہوئی دھات کے فلٹر، اعلی-درجہ حرارت کے اتپریرک، جیٹ طیاروں اور میزائلوں کے حفاظتی مواد وغیرہ کے لیے استعمال ہوتا ہے۔ لیڈ آکسائیڈ ریفریکٹری فائبر کا زیادہ سے زیادہ سروس درجہ حرارت 1600 ڈگری ہے۔

Yttria اسٹیبلائزڈ زرکونیا بلند درجہ حرارت پر ایک برقی سیمی کنڈکٹر ہے۔ یہ چالکتا ionic Zr4 plus اور Y3 plus کے مختلف valences سے پیدا ہوتی ہے۔ بجلی بلند درجہ حرارت (700-800 ڈگری) پر چلائی جاتی ہے کیونکہ آکسیجن آئنوں کو مستحکم زرکونیا ڈھانچے کے ذریعے بہنے کی ترغیب دی جاتی ہے۔ یہ رجحان زرکونیا آکسیجن سینسر کی بنیاد بناتا ہے۔

زرکونیا فیلٹ، زرکونیا بورڈ، زرکونیا سلنڈر، زرکونیا پاؤڈر، زرکونیا فیبرک اور زرکونیا نِٹ جیسے دیگر فارم بھی دستیاب ہیں۔ مزید تفصیلات کے لیے براہ کرم ہم سے رابطہ کریں۔

زرکونیا فائبر کی تفصیلات

انڈیکس		ZRF-1	ZRF-2	ZRF-3
بلک کثافت (Kg/m3)		500~1000	1000~1500	1500~2000
زیادہ سے زیادہ کام کرنے کا درجہ حرارت (ڈگری)		1800	2000	2200
فریکچر سختی (MPa) (5 فیصد کمپریسڈ)		0 سے بڑا یا اس کے برابر۔5	1.5 سے بڑا یا اس کے برابر	3 سے بڑا یا اس کے برابر۔{1}}
کیمیائی مرکبات	ZrO2 پلس Y2O3	99.7 فیصد سے زیادہ یا اس کے برابر
	SiO2 پلس Fe2O3 پلس Na2O پلس Al2O3	سے کم یا اس کے برابر 0.3 فیصد
	نامیاتی اضافہ	0
فیز کمپوزیشنز		کیوبک ZrO2
ظہور		سفید
اوسط قطر		3-6 مائکرون
تھرمل ایکسپینشن گتانک (10-6 K-1)		~10.5
لکیری سکڑنا	1600 ڈگری / 2 گھنٹہ	سے کم یا اس کے برابر 0.5 فیصد	سے کم یا اس کے برابر 0.2 فیصد	سے کم یا اس کے برابر 0.1 فیصد
تھرمل چالکتا (W/m×K)	350 ڈگری	0 سے کم یا اس کے برابر۔06	0 سے کم یا اس کے برابر۔08	0 سے کم یا اس کے برابر۔10
	1000 ڈگری	اس سے کم یا اس کے برابر 0.09	0 سے کم یا اس کے برابر۔12	0 سے کم یا اس کے برابر۔15
	1500 ڈگری	0 سے کم یا اس کے برابر۔15	0 سے کم یا اس کے برابر۔18	0 سے کم یا اس کے برابر۔21
بورڈز کا معیاری سائز لمبائی × چوڑائی × موٹائی (ملی میٹر)		100×100×20; 200×300×40; 600×400×50 دیگر شکلیں اور سائز اپنی مرضی کے مطابق کیے جا سکتے ہیں۔
