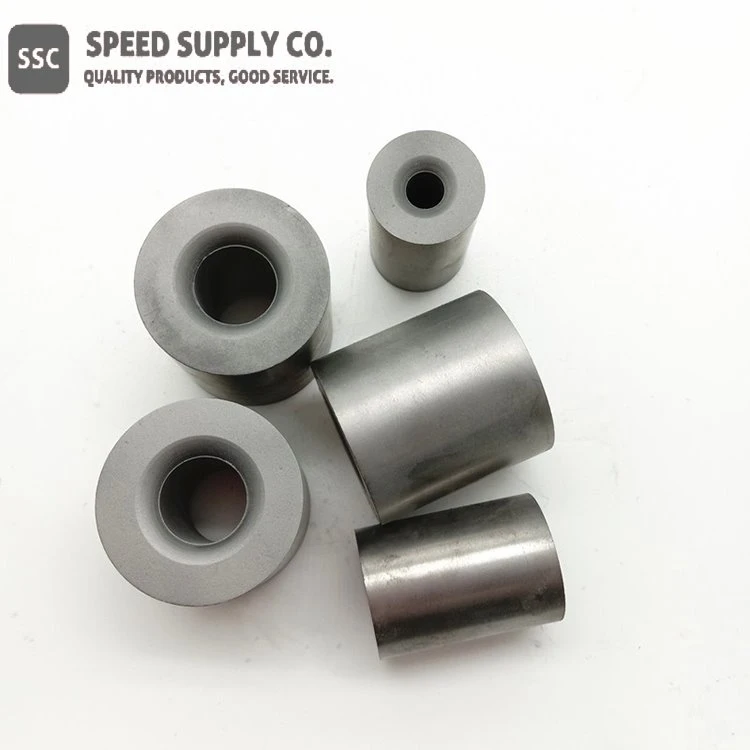

ٹنگسٹن کاربائیڈ کولڈ ہیڈنگ ڈائی

CAS نمبر: 12774-15-1

فعل

CAS نمبر:	12774-15-1
لکیری فارمولہ:	ڈبلیو سی سی او
مواد:	ٹنگسٹن کاربائیڈ/کوبالٹ الائے (Co 5-10 فیصد)
قسم:	جنرل ہیڈنگ مر گیا۔ اسمبلڈ ڈائی ٹنگسٹن کاربائیڈ دو-ٹکڑا پنچ
سائز:	حسب ضرورت بنائیں

ٹنگسٹن کاربائیڈ کولڈ ہیڈنگ ڈائی تفصیل

کولڈ ہیڈنگ ایک سرد بنانے کا عمل ہے جس میں بنیادی طور پر ڈائی میں موجود دھاتی خالی کے آخر تک ایک پنچ کے ساتھ طاقت کا اطلاق ہوتا ہے۔ پلاسٹک کے بہاؤ کا سبب بننے کے لیے قوت کو دھات کی لچکدار حد (پیداوار کی طاقت) سے زیادہ ہونا چاہیے۔ اسے گرمی کے بغیر فورجنگ آپریشن سمجھا جا سکتا ہے۔ سرخی میں پریشان کرنا اور باہر نکالنا شامل ہے، اور یہ اکثر سرد بنانے کے دیگر آپریشنز جیسے کہ سائزنگ، چھیدنا، تراشنا، تھریڈ رولنگ، خالی رولنگ اور پوائنٹنگ کے ساتھ مل کر کیا جاتا ہے۔ کولڈ ہیڈنگ عام طور پر گول دھاتی اسٹاک سے اپنی مرضی کے پیچ، بولٹ اور دیگر حسب ضرورت فاسٹنرز بنانے کے لیے استعمال ہوتی ہے۔

WC-Co (کاربائیڈ) بعض دھاتوں کا عام نام ہے جسے ٹنگسٹن کاربائیڈ (WC) اور ایک کوبالٹ (Co) کے ساتھ ملایا جاتا ہے جو کہ ایک بائنڈر اور سنٹر ہے اور اعلی درجہ حرارت پر پیدا ہوتا ہے۔

عام طور پر، اسے ہیرے کے ساتھ سختی سمجھا جاتا ہے۔ لیکن اس کی خاصیت WC اور Co کے مختلف تناسب کے ساتھ مختلف ہوتی ہے۔ اسے Ni یا Cr شامل کرکے مزید تبدیل کیا جاسکتا ہے، اور اس طرح WC-Co (کاربائیڈ) کی مزید اقسام بنتی ہیں۔ WC-Co (کاربائیڈ) بغیر Co کے بھی تیار کیا گیا ہے۔

WC-Co (کاربائیڈ) بنیادی طور پر کھیت کے مواد کے طور پر استعمال ہوتا ہے جس کے لیے کھرچنے کی مزاحمت اور اثر مزاحمت کی خصوصیات جیسے کٹنگ ٹول یا ڈائی کی ضرورت ہوتی ہے۔ ہم کسی بھی قسم کی WC-Co (کاربائیڈ) کا انتخاب گاہک کی تصریحات کے لحاظ سے کریں گے۔

WC-Co Alloy گریڈز

آئی ایس او گریڈ	ڈبلیو سی	شریک فیصد	سختی را	درخواست
K01	بقیہ	3	92	پریسجن بورنگ، وغیرہ
K05/K10/20	بقیہ	6	89.5-91.5	جنرل مشیننگ، وغیرہ
K30	بقیہ	8	88-89.5	کاسٹ آئرن، مشیننگ، وغیرہ
K35	بقیہ	10	87-89	ڈرلنگ، مشینی، وغیرہ
--	بقیہ	15	87	پہننے کی درخواست، وغیرہ
--	بقیہ	20	85.5	چھوٹے حصوں پر مہر لگانا وغیرہ۔

ہم WC-TiC-Co بھی فراہم کرتے ہیں جس میں متعلقہ ISO گریڈ P10, P20, P30; اور WC-TiC-TaC-Co کاربائیڈ متعلقہ ISO گریڈ P25, P40, M10, M20, M30 کے ساتھ۔

ٹنگسٹن کاربائیڈ کولڈ ہیڈنگ ڈائی کی تفصیلات

یونٹ: ملی میٹر

قسم	بیرونی قطر (OD)		اندرونی قطر (ID)		ہائیٹ
قسم	برائے نام سائز	رواداری	برائے نام سائز	رواداری	برائے نام سائز	رواداری
12	12.6	±0.3	1.5	-0.6	40 سے کم یا اس کے برابر	پلس 1.3 جمع 0.5
12	12.6	±0.3	2.0	-0.6	40 سے کم یا اس کے برابر	پلس 1.3 جمع 0.5
13	13.6	±0.3	2.5	-0.6	40 سے کم یا اس کے برابر	پلس 1.3 جمع 0.5
16	16.6	±0.4	2.5	-0.8	40 سے کم یا اس کے برابر	پلس 1.3 جمع 0.5
18	18.6	±0.4	2.0	-0.8	40 سے کم یا اس کے برابر	پلس 1.3 جمع 0.5
20	20.6	±0.4	2.0	-0.8	50 سے کم یا اس کے برابر	پلس 1.4 جمع 0.5
22	22.8	±0.4	4.6	-1.0	20-60	پلس 1.4 جمع 0.5
22	22.8	±0.4	6.4	-1.0	20-60	پلس 1.4 جمع 0.5
25	24.8	±0.4	6.4	-1.0	20-60	پلس 1.4 جمع 0.5
25	24.8	±0.4	8.2	-1.0	20-60	پلس 1.5 جمع 0.5
26	26.4	±0.4	2.5	-0.8	20-60	پلس 1.5 جمع 0.5
26	26.4	±0.4	3.6	-1.0	20-60	پلس 1.5 جمع 0.5
26	26.4	±0.4	4.2	-1.0	20-60	پلس 1.5 جمع 0.5
26	26.4	±0.4	3.0	-0.8	20-60	پلس 1.5 جمع 0.5
26	26.4	±0.4	6.0	-1.0	20-60	پلس 1.5 جمع 0.5
30	29.8	±0.4	6.4	-1.1	20-60	پلس 1.5 جمع 0.5

OD 30mm سے بڑا یا اس کے برابر

قسم	بیرونی قطر (OD)		اندرونی قطر (ID)		ہائیٹ
قسم	نارمل سائز	رواداری	نارمل سائز	رواداری	نارمل سائز	رواداری
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	جمع 1.5/ جمع 0.5، جمع 1.7/ جمع 0.5

درجات اور تجویز کردہ درخواستیں۔

گریڈز، پراپرٹیز اور ایپلی کیشنز تجویز کردہ
گریڈ	جسمانی اور مکینیکل خواص			درخواستیں تجویز کی گئیں۔
گریڈ	کثافت g/cm3	سختی HRA	TRS N/mm2	درخواستیں تجویز کی گئیں۔
CM20	14.75	89.3	300	معیاری پروڈکٹس پنچنگ اور پہننے والے-مزاحم حصے
CM20B	14.75	90.1	2700	مزاحم پرزے پہنیں-
CM25	14.55	89	2800	معیاری مصنوعات چھدرن
CM30A	14.25	88.5	2800	گیئر پنچنگ
CM32B	14.15	90.9	3200	سٹینلیس ورق چھدرن
CM35B	13.92	89.5	3200	سٹینلیس ورق چھدرن
سی ایم 40	13.95	84.5	2600	اعلی اثر بندھن چھدرن یا سرخ چھدرن
CM40B	13.65	86.2	2600	سٹینلیس قطب-چھوٹا یا سرخ گھونسہ
سی ایم 45	14.1	85.5	2680	معتدل اثر باندھنا، قطب-چھوٹا یا سرخ گھونسنا
CM45A	13.85	87	2900	معیاری اثر بندھن چھدرن
CM45B	14.01	88	2850	معیاری اثر مصنوعات چھدرن
CM50	13.8	84	2450	سادہ-کاربن اسٹیل، کم-الائے اسٹیل کا معیاری اثر تیز کرنے والی چھدرن، یا نٹ چھدرن
CM50A	13.42	84.5	2500	کاربن سٹیل، مرکب سٹیل، سٹینلیس سٹیل چھدرن (قطب-چھوٹا، معیاری سائز کا سیدھا بار)
CM50B	13.45	85.1	2650	کاربن سٹیل، مرکب سٹیل، سٹینلیس سٹیل چھدرن (چھوٹے سائز کے کھمبے-چھوٹے)
CM50C	13.37	84.3	2550	کاربن سٹیل، مرکب سٹیل، سٹینلیس سٹیل پنچنگ (بڑے سائز کی سیدھی بار، قطب-چھوٹا)
CM50E	13.75	85.5	2800	کاربن سٹیل، مرکب سٹیل، سٹینلیس سٹیل چھدرن (قطب-چھوٹا، معیاری سائز کا قطب-چھوٹا، وغیرہ)
CM55A	13	84.4	2700	سرد سرخی اثر مزاحمت اور پہننے والی-مزاحم کے ساتھ چھدرن سے مر جاتی ہے۔
CM60	13.6	83.5	2500	سادہ-کاربن اسٹیل، کم-الائے اسٹیل کا معیاری اثر فاسٹننگ پنچنگ، یا نٹ پنچنگ، کاؤنٹر سنک پنچنگ
CM60A	13.2	84.1	2600	سادہ-کاربن سٹیل، الائے سٹیل، سٹینلیس سٹیل پنچنگ (زیادہ اثر والی مصنوعات جیسے بڑے سائز کی سیدھی بار، کاؤنٹر سنک، وغیرہ۔
CM60B	13.56	86	2700	معیاری اثر بندھن چھدرن
سی ایم 65	13.6	82.8	2580	اعلی اثر بندھن چھدرن
CM65A	13.15	83.6	2650	اعلی اثر بندھن چھدرن
CM65B	13.2	85	2800	سٹینلیس سٹیل کی مصنوعات چھدرن
CM65C	13.18	83.5	2680	اعلی اثر بندھن چھدرن یا سرخ چھدرن
CM70	13.4	82.5	2500	اعلی اثر بندھن چھدرن یا نٹ
CM70C	13.1	82	2600	اعلی اثر بندھن چھدرن یا نٹ
CM80	13.1	81	2450	زبردست اثر بندھن چھدرن

کیمیائی شناخت کنندگان

لکیری فارمولہ	ڈبلیو سی سی او
ایم ڈی ایل نمبر	MFCD00064847
ای سی نمبر	N/A
Beilstein/Reaxys نمبر	N/A
پبچیم سی آئی ڈی	N/A
IUPAC نام	N/A
مسکراہٹ	[W پلس 4] [C-4] [Co]
انچ آئی شناخت کنندہ	InChI=1S/C.Co.W/q-4;; پلس 4
انچ آئی کلید	UONOETXJSWQNOL-UHFFFAOYSA-N

ٹنگسٹن کاربائیڈ/کوبالٹ ڈائی پراپرٹیز (نظریاتی)

مرکب فارمولہ	سی سی او ڈبلیو
سالماتی وزن	254.78
ظہور	گرے راڈ
میلٹنگ پوائنٹ	N/A
نقطہ کھولاؤ	N/A
کثافت	N/A
H2O میں حل پذیری	N/A
عین ماس	254.783997 دا
مونوسوٹوک ماس	254.884003 دا
چارج	N/A

Tungsten Carbide/Cobalt DIe صحت اور حفاظت سے متعلق معلومات

سگنل ورڈ	وارننگ
خطرے کے بیانات	H334-H317-H228
خطرے کے کوڈز	ایف، ایکس این
رسک کوڈز	11-42/43
حفاظتی بیانات	22-23-24-37-45-60
RTECS نمبر	N/A
نقل و حمل کی معلومات	UN3178 4.1/PG III
ڈبلیو جی کے جرمنی	3
جی ایچ ایس پکٹوگرامس	GHS02 شعلہ GHS08 صحت کا خطرہ GHS07 فجائیہ نقطہ
