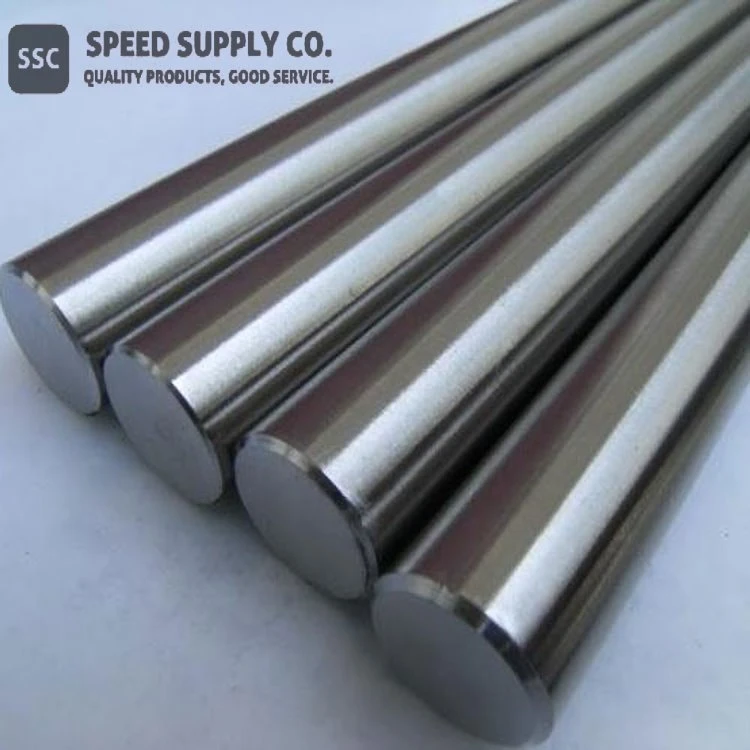

C-103 نیوبیم الائے

لکیری فارمولا: Nb-89 فیصد Hf-10 فیصد Ti-1 فیصد

فعل

مواد:	C-103 Nb الائے
لکیری فارمولہ:	Nb-89 فیصد Hf-10 فیصد Ti-1 فیصد
طہارت:	99.9 فیصد، 99.95 فیصد، 99.99 فیصد
سطح:	پالش

C-103 Niobium کھوٹ تفصیل

C103 مرکب (niobium-hafnium-titanium) ایک niobium پر مبنی مرکب ہے جو کہ اس کی ناقابل یقین حرارت کی مزاحمت کے ساتھ ساتھ اس کے ہلکے-وزن، قیمت، کی وجہ سے ایرو اسپیس ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتا ہے۔ قابل اعتماد، اور شدید کمپن اور کرائیوجینک درجہ حرارت کا مقابلہ کرنے کی صلاحیت۔ یہ ایک پیچیدہ ریفریکٹری الائے ہے جو بنیادی طور پر نائوبیم پر مشتمل ہے، جس میں 10wt فیصد ہافنیم، 1wt فیصد ٹائٹینیم، اور دیگر عناصر کی ٹریس مقدار شامل ہیں۔

مرکب کا پگھلنے کا نقطہ 4260±90ºF ہے، اور کثافت 0.320 lbs./کیوبک انچ ہے، جو اسے خلا میں استعمال کرنے کے ساتھ ساتھ سپر-گرم تھرسٹرس میں استعمال ہونے والے اجزاء کے لیے بھی مثالی بناتی ہے۔ ، اور راکٹ انجن۔ C103 niobium کھوٹ بڑے پیمانے پر scramjet انجن کے اجزاء کی تیاری میں استعمال کیا جاتا ہے۔

C-103 niobium الائے معیاری اور اپنی مرضی کی شکلوں میں دستیاب ہے جیسے تار، شیٹ، بار، نلیاں، چھڑی اور اضافی مینوفیکچرنگ کے لیے پاؤڈر۔ دوسری شکلیں درخواست کے ذریعہ دستیاب ہیں۔ اپنی تصریحات کی بنیاد پر قیمتوں کی معلومات حاصل کرنے کے لیے براہ کرم اوپر ایک اقتباس کی درخواست کریں۔

C-103 کی کامیابی کی کلید اس کی کم کثافت اور انتہائی وسیع درجہ حرارت کی حد میں غیر معمولی طاقت ہے۔ یہ ایک ثابت شدہ مواد ہے اور پروپلشن اور خلائی ریسرچ ٹیکنالوجیز میں استعمال ہونے والی سرکردہ ریفریکٹری دھاتوں میں سے ہے۔

اہم بات یہ ہے کہ دیگر ریفریکٹری دھاتوں، ریفریکٹری سیرامکس یا ایرو اسپیس کے لیے تیار کردہ مرکبات کے برعکس، C-103 بنانا آسان ہے۔ اپنے زیادہ پگھلنے کے نقطہ کے باوجود، C-103 گرم، گرم یا سرد ہو سکتا ہے روایتی تکنیکوں کا استعمال کرتے ہوئے فلیٹ اور گول مصنوعات تیار کرنے کے لیے۔ C-103 کو آسانی سے مشینی اور TIG ویلڈیڈ بھی کیا جا سکتا ہے بغیر لچک کے نمایاں نقصان کے جس سے ایرو اسپیس کے پیچیدہ اجزاء کو آسانی سے من گھڑت بنایا جا سکتا ہے۔

C-103 مختلف قسم کے ہوائی جہاز کے اجزاء میں استعمال کیا جاتا ہے، گیس ٹربائنز میں تھرسٹ اگمینٹر فلیپس سے لے کر ہائی-درجہ حرارت والوز تک۔ فی الحال تحقیق جاری ہے کہ اگلی نسل کی ایرو اسپیس ٹیکنالوجیز کے لیے نیوبیم پر مبنی مرکب مرکبات تیار کیے جائیں جیسے کہ ہائپرسونک لیڈنگ کناروں اور ناک کونز سے گرمی کو ختم کرنے کے لیے ہیٹ پائپ۔

C103 Niobium الائے کی کیمیائی ساخت

مصنوعات	C	O	N	H	Hf	ٹی	Zr	W	ٹا
C-103	0.015	0.025	0.01	0.0015	9 - 11	0.7 - 1.3	0.7	0.5	0.500

Niobium Hafnium کھوٹ کی مصنوعات کے لیے تفصیلات

پروڈکٹ کا نام	مواد	تفصیلات	سائز
Nb-Hf الائے انگوٹ	R04295 (Nb-10Hf)، Nb-10W-10Hf (Niobium-10% Tungsten-10% Hafnium)، C-103 C-129Y	ASTM B652	قطر 20-295 ملی میٹر، لمبائی<1600>
Nb-Hf الائے فوائل			موٹائی 0.01-0.09 ملی میٹر، چوڑائی 30-300 ملی میٹر، Length >50 ملی میٹر
Nb-Hf الائے شیٹ اور پلیٹ			موٹائی 0.1-10 ملی میٹر، چوڑائی 30-1000 ملی میٹر، لمبائی 50-2000 ملی میٹر
Nb-Hf الائے ٹیوب اور پائپ		ASTM B394	بیرونی قطر 2.0-100 ملی میٹر، دیوار کی موٹائی {{0}}.2-5.0 ملی میٹر، لمبائی 200-8000 ملی میٹر
Nb-Hf الائے راڈ		ASTM B655	قطر 3.0-120 ملی میٹر، لمبائی<6000>
Nb-Hf الائے وائر		ASTM B655	قطر {{0}}.1-3.0 ملی میٹر
Nb-Hf الائے ڈسک اور ہدف		ASTM B652	سرکلر اہداف: قطر 10-400 ملی میٹر، موٹائی 2-28 ملی میٹر۔ مستطیل اہداف: موٹائی 1-20 ملی میٹر چوڑائی<800 mm=""> لمبائی<3000>
Nb-Hf الائے کروسیبل	شکل: سلنڈر، کور، مستطیل کشتی	اپنی مرضی کے مطابق	اپنی مرضی کے مطابق

C103 Niobium الائے کی طبعی خصوصیات

C-103 فزیکل پراپرٹیز
مصنوعات	ترکیب	کثافت/g·cm-3	درجہ حرارت/˚C	لائن کا گتانک-توسیع/10-6K-1	دوبارہ ترتیب دینے کا درجہ حرارت/˚C	اینیل درجہ حرارت/˚C	ایلنگیشن برٹل ٹرانزیشن ٹمپریچر/˚C
C-103	Nb-10Hf-1Ti-0.7Zr-0.1W-0.1Mo-0.05Ta	8.86	2349	4.5 (1203˚C)	1038 - 1316	871	- 196

C103 Niobium الائے کی مکینیکل پراپرٹیز

ورق، شیٹ، پٹی اور پلیٹ
	حتمی تناؤ کی طاقت، کم سے کم، Psi (MPa)	پیداوار کی طاقت (0.2 فیصد آفسیٹ)، کم سے کم، Psi (MPa)	لمبائی 1 انچ میں (25 ملی میٹر) گیج کی لمبائی، کم سے کم، فیصد
مواد 0.05 انچ (1.3 ملی میٹر) اور پتلا:
کمرے کے درجہ حرارت	56 000 (385)	40 000 (275)	20
2000 ± 25 ڈگری ایف (1100 ± 15 ڈگری)	21 000 (145)	16 000 (110)	20
موٹائی میں 0.05 انچ (1.3 ملی میٹر) سے زیادہ مواد:
کمرے کے درجہ حرارت	54 000 (370)	38 000 (260)	20
2000 ± 25 ڈگری ایف (1100 ± 15 ڈگری)	21 000 (145)	16 000 (110)	20

راڈ، بار اور تار
	حتمی تناؤ کی طاقت، کم سے کم، Psi (MPa)	پیداوار کی طاقت (0.2 فیصد آفسیٹ)، کم سے کم، Psi (MPa)	لمبائی 1 انچ (25 ملی میٹر) گیج کی لمبائی، کم سے کم، فیصد
مواد 0.050 انچ (1.27 ملی میٹر) اور قطر میں چھوٹا:
کمرے کے درجہ حرارت	56 000 (385)	40 000 (275)	20
2000 ± 25 ڈگری ایف (1100 ± 15 ڈگری)	21 000 (145)	16 000 (110)	20
مواد 0.051 انچ (1.30 ملی میٹر) اور قطر میں بڑا:
کمرے کے درجہ حرارت	54 000 (370)	38 000 (260)	20
2000 ± 25 ڈگری ایف (1100 ± 15 ڈگری)	21 000 (145)	16 000 (110)	20

C103 Niobium الائے کی اعلی-درجہ حرارت کی خصوصیات

C-103 اعلی درجہ حرارت کی خصوصیات
مصنوعات	ترکیب	شکل	درجہ حرارت/˚C	تناؤ کی طاقت/MPa	درجہ حرارت/˚C	لچک کا ماڈیولس	بریک سٹرینتھ/ ایم پی اے
C-103	10Hf، 1Ti، 0.7Zr	چادر	1093	189.8	-	112 490	-

C-103 Niobium الائے ایپلی کیشنز اور متعلقہ صنعتیں۔

● تحقیق اور لیبارٹری

● دھات کاری

● ایرو اسپیس

● ہوا بازی

● ملٹری

● مادی سائنس

کیمیائی شناخت کنندگان

لکیری فارمولہ	Nb-89 فیصد Hf-10 فیصد Ti-1 فیصد
ایم ڈی ایل نمبر	N/A
ای سی نمبر	N/A
پبچیم سی آئی ڈی	19751102
IUPAC نام	ہافنیم niobium؛ ٹائٹینیم (2 جمع)
مسکراہٹ	[Ti جمع 2] [Nb جمع 2] [Hf جمع 4]
انچ آئی شناخت کنندہ	InChI=1S/Hf.Nb.Ti/q جمع 4;2* جمع 2
انچ آئی کلید	YZMOKPJTVNUKTK-UHFFFAOYSA-N

Niobium C-103 مرکب خواص (نظریاتی)

مرکب فارمولہ	Nb/Hf/Ti
ظہور	مختلف شکلوں میں دھاتی ٹھوس
میلٹنگ پوائنٹ	2350 ± 50 ڈگری
نقطہ کھولاؤ	N/A
کثافت	8.85 گرام/سینٹی میٹر³
H2O میں حل پذیری	N/A
برقی مزاحمتی صلاحیت	0.0000313 - 0.0000352 ω-سینٹی میٹر
مخصوص گرمی	0.082 BTU/ ڈگری F/lb
حرارت کی ایصالیت	22۔{1}} Btu/hr - ft2 - ڈگری F/ft (1600 ڈگری F)
حرارتی پھیلاؤ	3.9 انچ/ان/ ڈگری ایف (400 ڈگری ایف)
مونوسوٹوک ماس	320.801 گرام/مول

Niobium C-103 الائے صحت اور حفاظت کی معلومات

سگنل ورڈ	خطرہ
خطرے کے بیانات	H228
خطرے کے کوڈز	F
احتیاطی بیانات	P210-P280-P240-P241-P370 پلس P378
فلیش پوائنٹ	N/A
رسک کوڈز	N/A
حفاظتی بیانات	N/A
نقل و حمل کی معلومات	UN3089 4.1/PG II
جی ایچ ایس پکٹوگرامس
